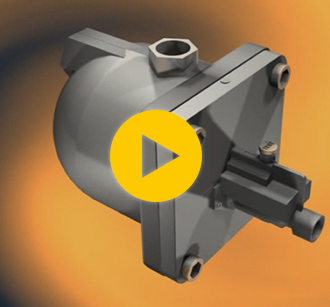

韓國ACE製機械式無耗氣自動排水器

規格
型號 入口 出口 壓力
(kg/㎤)		 溫度
(℃)		 淨重
(Kg)		 排水量
(ℓ/h)		 空壓機馬力(HP) 尺寸
ACETRAP15(L,N,H)
ACETRAP15(L,N,H)C		 1/2" 3/8" L:0.8-4
N:3-9.9
H:10-16		 0-60 1.2 3-50 ~400
(50㎥/min)		 W190
D82
H104
ACETRAP20(L,N,H)
ACETRAP20(L,N,H)C		 3/4" 1/2" L:0.8-4
N:3-9.9
H:10-16		 0-60 2.3 20-100 ~1000
(130㎥/min)		 W219
D122
H128

注意事項：請務必在訂購時指定應用壓力（L、N、H）,C type適用於無油式空壓機

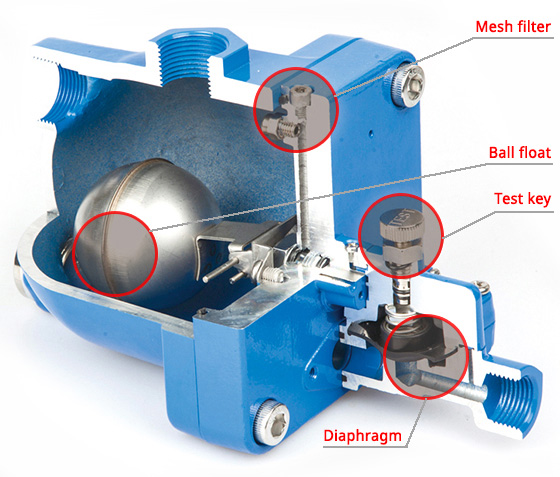

Acetrap無耗氣自動排水器在維護時主要分為左圖的四個部分。

我們的無耗氣自動排水器中最重要的是可修復的隔膜(Diaphragm)。隔膜材料是根據環境來配制材質一種為NBR和另一種為氟橡膠。微油螺旋式採用NBR丁腈橡膠適用於耐油環境,無油式空壓機採用Viton氟橡膠適用於耐熱和耐化學性。 對於普通NBR適用於0℃～60℃（32 ℉ ~ 140 ℉), Viton氟橡膠適用0℃～100℃（32 ℉ ~ 212 ℉) 下持續使用。 詳情請聯繫我們。 每個浮球在水壓試驗下通過30 bar。如有 浮球被凍結變形的問題。 請聯繫我們。 所有其他零件可以單獨購買。

安裝方式

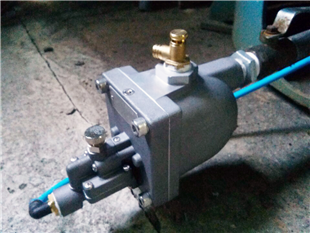

於空氣筒安裝的提示

在空氣筒中安裝零耗氣自動排水器時，請注意以下事項。

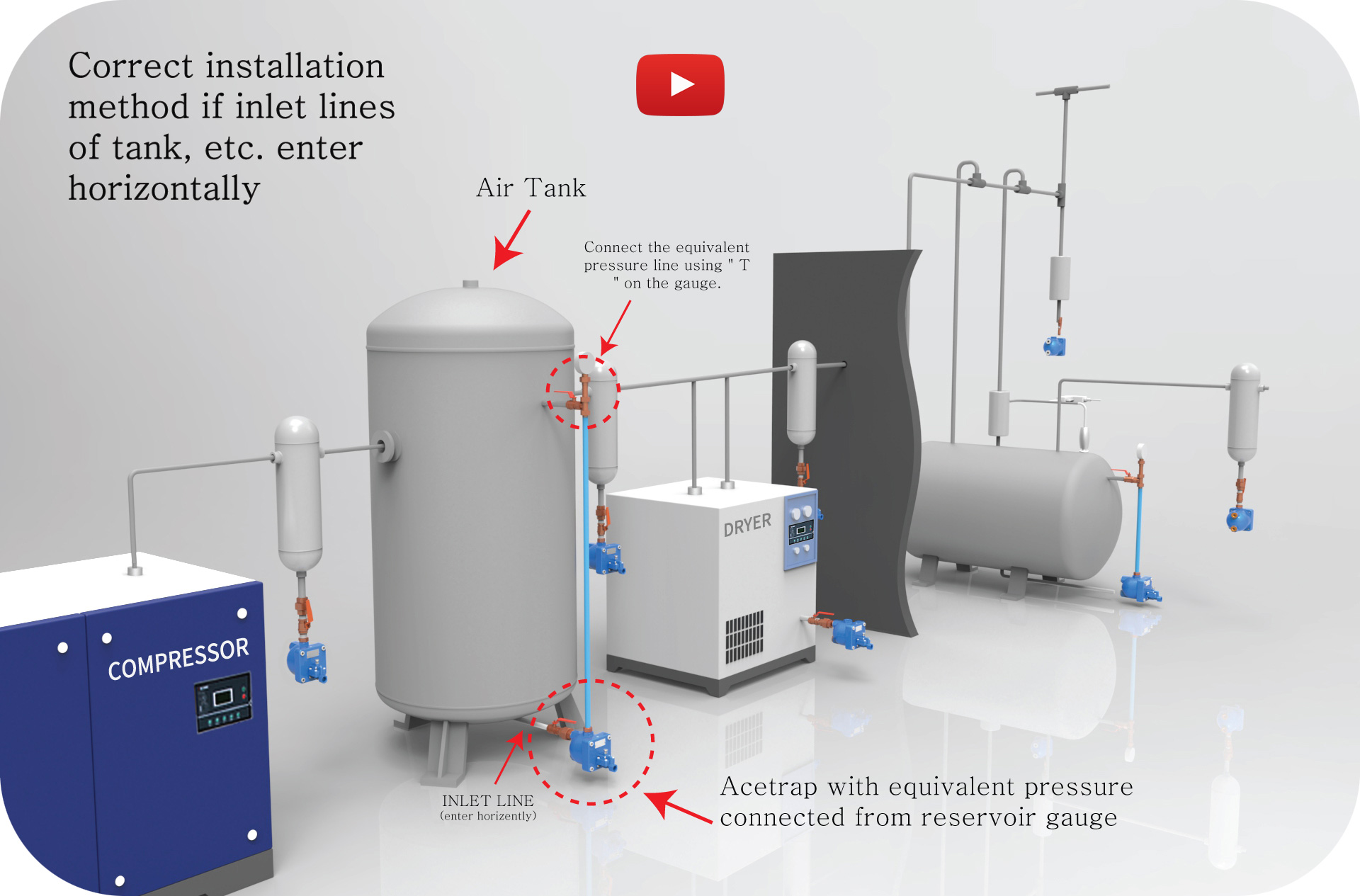

設置一條軟管從壓力錶連接至排水器上端的入口做為壓力平衡管線，將可靠冷凝水流入的平衡管線連接到冷凝水排放存水彎的上部入口。 我們的無耗氣自動排水器是隔膜式的，所以當尖銳的雜質在壓力下排出時，隔膜會不斷受到壓力，其壽命會縮短。 為了防止出現這種情況，請安裝我們的選配濾網，這樣您就不必由於排水器前端有異物而需拆卸清潔這排水器。 隔膜是可更換的消耗品，可單獨購買。

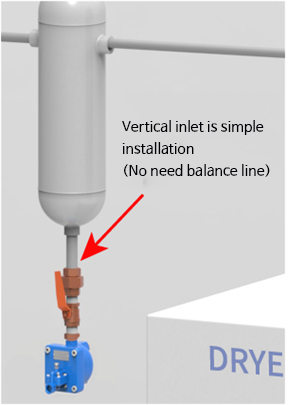

安裝在空氣筒時最佳方式是冷凝水入口選擇排水器的水平方向

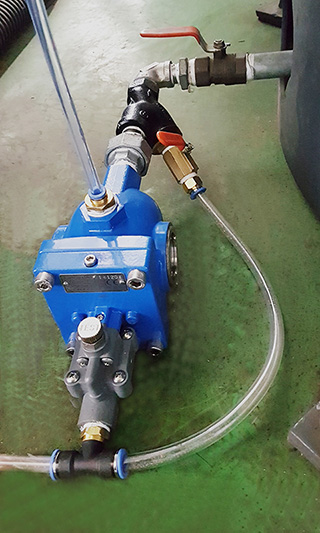

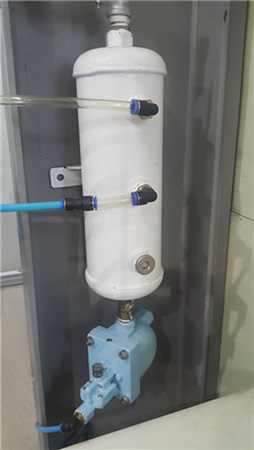

ACETRAP15NS +選配的y型過濾器安裝方式

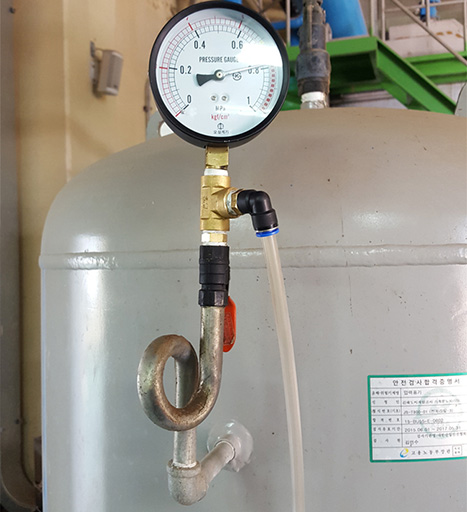

在空氣筒壓力錶入口處設置一個三通快速軟管接頭
設置冷凝水用的y型過濾器的提示

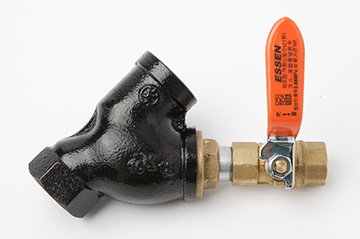

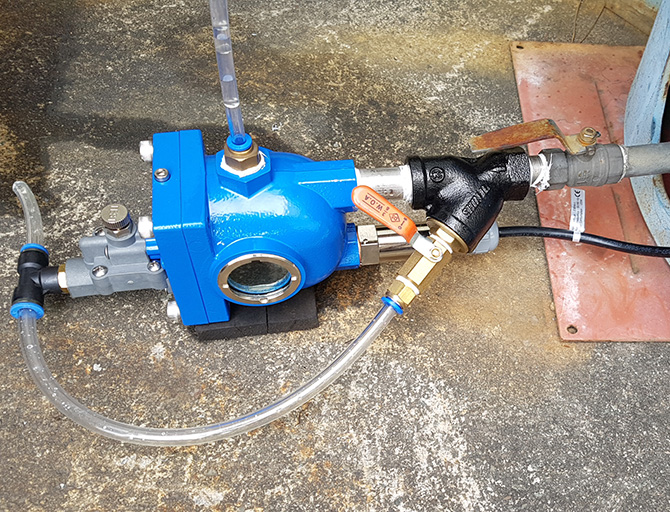

當空氣筒等管道老化時，管道結垢和污染物將積存在冷凝水中，因而堵塞入口管道或封鎖排水器正常工作。 這會導致隔膜因有應力或隔膜上結垢的情况下而破裂，因此導致持續的空氣微漏。所以 在這些地方有必要安裝預先過濾冷凝水的y型過濾器。 此外，當與Acetrap的出口連接在一起時，為確認排水器的出口有沒有髒汙，我們在可選配的y型過濾器上設置了一個球閥以便於清潔濾網，將y型過濾器的球閥打開，以便操作員能安全的清潔污染顆粒，因此可以有效清除y型過濾器濾網中的任何異物。


設置平衡管的提示

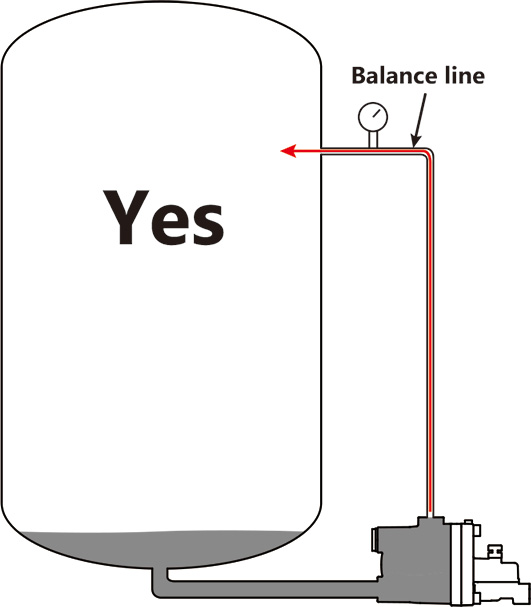

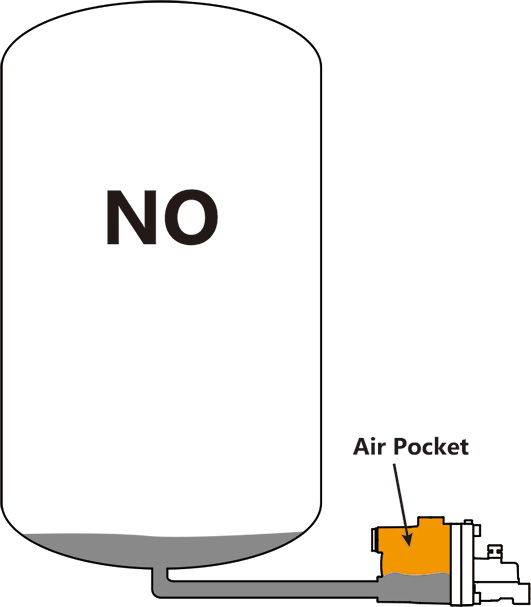

如果冷凝水的入口管路從冷凝點（例如空氣筒）通過彎頭水平就進入排水器這將引起冷凝水排放不順暢。如果不安裝等壓連接軟管（空氣壓力平衡管），冷凝水會不斷地聚集在空氣筒中，如下圖左所示，即使水位上升也不會進入排水器。這是由於排水器內有氣穴現象(或稱氣堵現象)。如圖左排水器中的空氣沒有流通，則空氣筒中的冷凝水就算已滿到高水位，後端排水器也不會排水。 然而，如設置等效壓力從排水器的頂部入口與高壓軟管或銅管連接時，如圖右所示，將確保安全的冷凝水排放。
在冷凍乾燥器和後部冷卻器上的安裝方式

安裝在後冷器和冷凍乾燥器處安裝時，最好也需要安裝空氣等效管，但由於現場施工的原因，這樣做可能很困難。 在這種情況下，您需要安裝一個[通風口閥（速度控制器）]來徹底打開空氣，以移除氣穴現象使得排水器內有存水彎。 然而，這空氣開口非常微小，所以在現場檢查時必須確認空氣是否有流動。 如果通風口閥堵塞，排水器將無法工作。 當空氣筒中的當量壓力（平衡管）嚴重時，這些安裝也同樣適用。 （通風口閥有單獨出售）

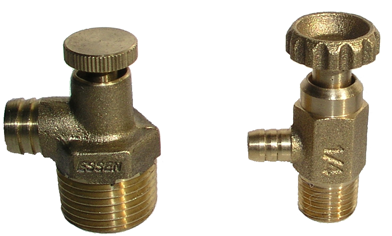

設置通風口閥的提示

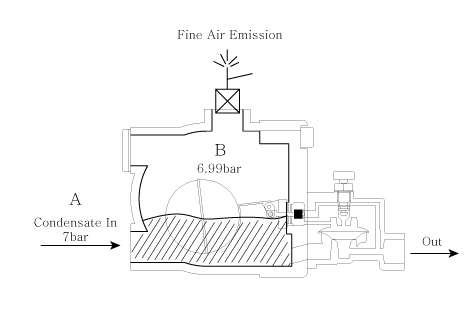

如果 A 的排水器底部入口端承受 7 bar 的壓力，排水器頂部連續釋放的細微空氣會導致冷凝水排放口內部產生壓差，將使得冷凝水可以被吸入排水氣的冷凝水排放口順利排出。安裝通風口閥時，建議使用底部進水口。





安裝於精密過濾器和現場管路的提示
安裝在精密過濾器和現場管路上時，請確保安裝高度。如果高度足夠，冷凝水可以因重力而進入排水器，可以直接因管路輸送到冷凝水排放口的頂部入口，無需額外的平衡管線。來自上游的過多冷凝水流也可能導致排水器冷凝水排放口內出現氣穴。尤其要檢查冷凍式乾燥機的排水器冷凝水排放口是否會產生大量冷凝水，如果精密過濾器空氣處理量大或者管道已老化，請安裝y型過濾器。


【精密過濾器錯誤的安裝示例】

1.將兩個不同的壓力容器與一個冷凝水排放口連接，將無法正常排放冷凝水。每個排水器都必須配置於各自的收集冷凝水的容器中。如果沒有這樣做，冷凝水將會被繞過而只會流到末端。2.如果您的排水器是垂直安裝，那排水器將無法排水。一定要水平安裝。
現場管線提示

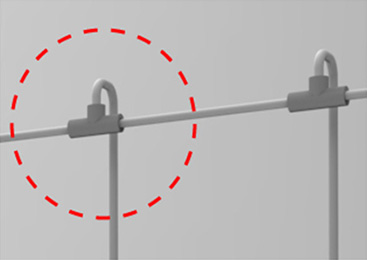

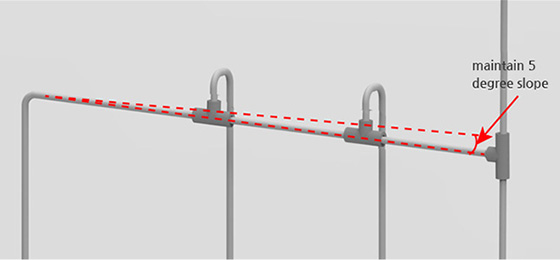

自空壓機房直至現場管線應具有 5° 或更大的傾角,管線鋪設管路如圖左。此外，在主管的一定距離處安裝滴水彎如圖中，將因溫差產生的冷凝水迅速排放到室外。如果要在主管中使用空氣，請使用如圖右所示的彎頭。
空氣栓提示

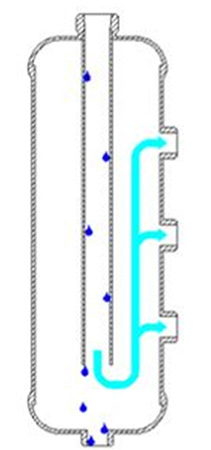

由於溫差，現場空氣管道總是會產生冷凝水。為安全起見，需要使用我公司提供的空氣末端分配器。
